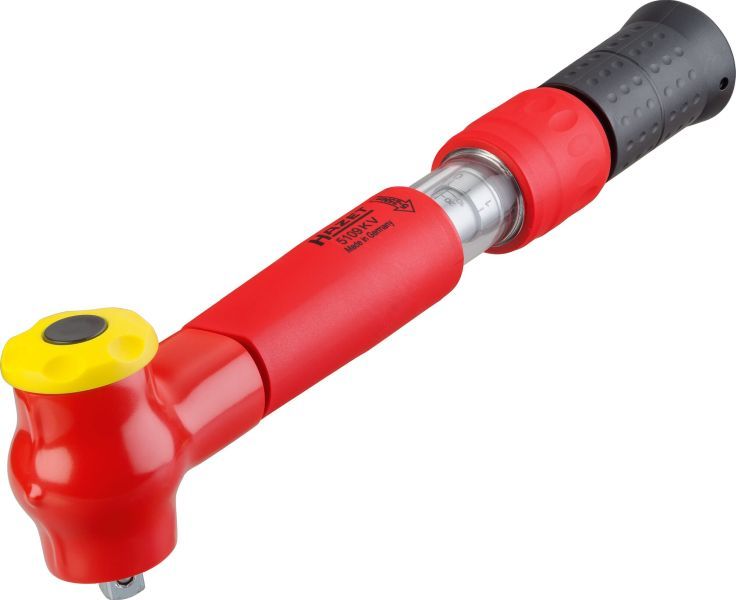

HAZET Drehmomentschlüssel (5109KV)
slide 2 of 9
Hersteller:
HAZET
Hersteller-Nr.:
5109KV
Länge:
305 mm
Produktnummer:
KFZ-6777862
Produktinformationen "HAZET Drehmomentschlüssel (5109KV)"

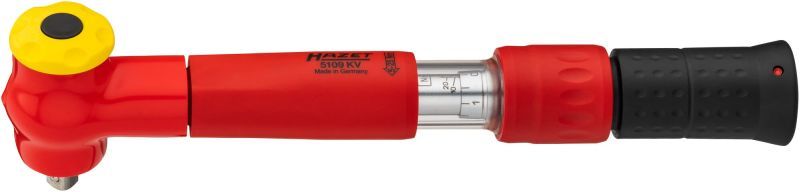

HAZET Drehmomentschlüssel ∙ schutzisoliert 5109KV ∙Drehmomentbereich min-max: 5 – 25 Nm ∙ Genauigkeit: 4% ∙ 3/8Zoll (10 mm) Vierkant massiv ∙ 305 mm

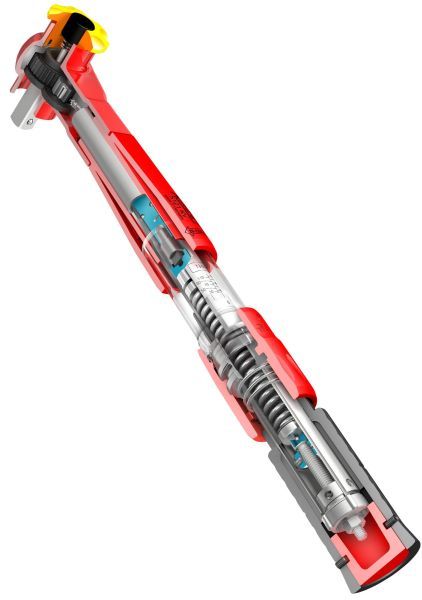

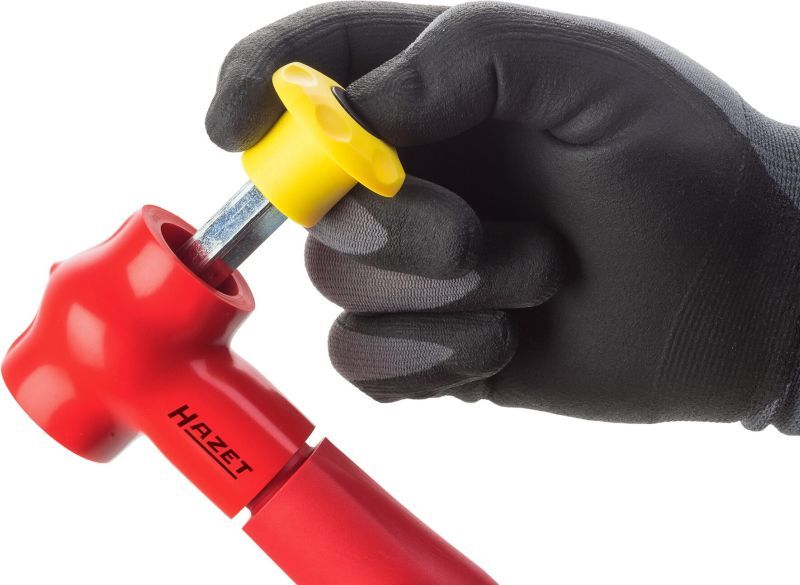

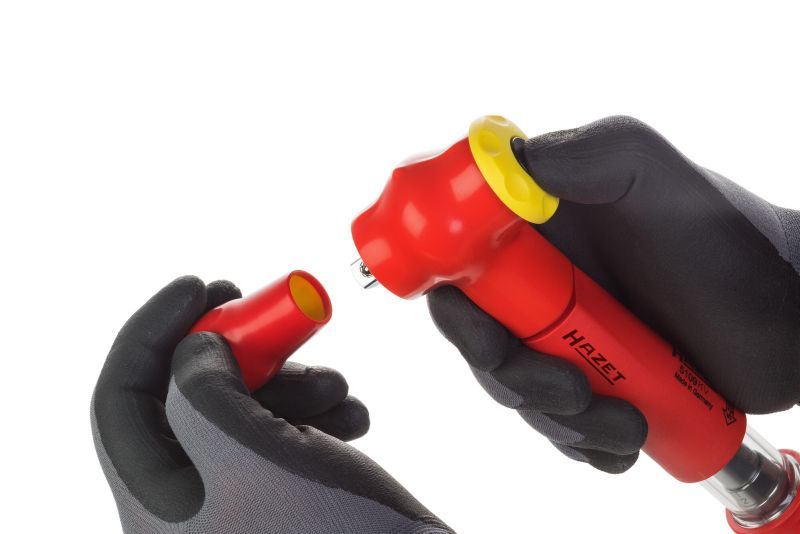

•Kalibrierbar•Lange Lebensdauer / hohe Genauigkeit•Möglichkeit der:•Demontage•Reparatur (im Bedarfsfall)•Montage•Justierung•Kalibrierung•Hinweis: Justierung, mögliche Reparaturen mit Demontag /Montage der KV Drehmomentschlüssel nur im HAZETService-Center•Geeignet für Prüfmittelüberwachung•Nachhaltig und umweltschonend•Sicher:•Haptisch (Kurzwegauslösung)•Akustisch (Knickelement)•Rechts- / Linksauslösung durch Umsteck-Vierkant,dadurch Anziehen mit eingestelltem Drehmoment sowohl nachrechts als auch nach links innerhalb der angegebenenGenauigkeit•Geringes Gewicht für gute Handhabung und ermüdungsfreiesArbeitenProdukt-Designmerkmale•Schlankes Design unter strenger Einhaltung dererforderlichen Isolierfaktoren (Materialstärke /Überlappungen)•Geschmeidige Übergänge an Schalt- und Bewegungsteilen mitergonomischem Griffdesign und klarer Kalibriernut•Einheitliche Optik auch bei Verwendung weiterer Bauteile(z.B. rote isolierte Steckschlüsseleinsätze)•Farblich ansprechende Gestaltung des Gehäuses und Kopfesmit Signalfarben Rot / Gelb•Griff-Farbe in Schwarz zur farblichen Abgrenzung und gegenzu schnelle optische Verschmutzung•Vermeidung von überstehenden, störenden Teilen (z.B.Umschalthebel)ACHTUNG:Reparaturen dürfen nur durch das HAZET Service-Centerausgeführt werden, da nachfolgend eine 10.000 V Stückprüfungnach IEC 60900 erfolgen muss•DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1, IEC60900:2018•Made in Germany•Abtrieb: 3/8 Zoll (10 mm) Vierkant massiv•Abmessungen / Länge: 305 mm•VDE Schutzisolierung bis 1000V•Drehmomentbereich min-max: 5 – 25 Nm•Genauigkeit: 4 %•Skaleneinteilung (Nm): 0.5 Nm•Betätigungskraft min.-max. kg: 2.1 – 11.0 kg•Anzahl Zähne: 24 (Betätigungswinkel 15°)•Kein Zurückdrehen mehr: bei den HAZET Drehmomentschlüsselnder 5000er- und 6000er-Baureihe wurde inLangzeit-Dauertests nachgewiesen, dass ein Zurückdrehenauf den kleinsten Skalenwert nicht erforderlich ist
| Anzahl Zähne (Ratschenmechanismus) | 24 |
| Anziehwinkel [Grad] | 15 |
| Werkzeugisolation | VDE |
| Länge [mm] | 305 |
| DIN/ISO | DINENISO6789-22017 |
| DIN/ISO | DIN3120 |
| DIN/ISO | ISO1174-1 |
| DIN/ISO | IEC609002018 |
| maximales Anzugsdrehmoment (+5 Nm) [Nm] | 25 |
| Anzugsdrehmoment [Nm] | 5 |

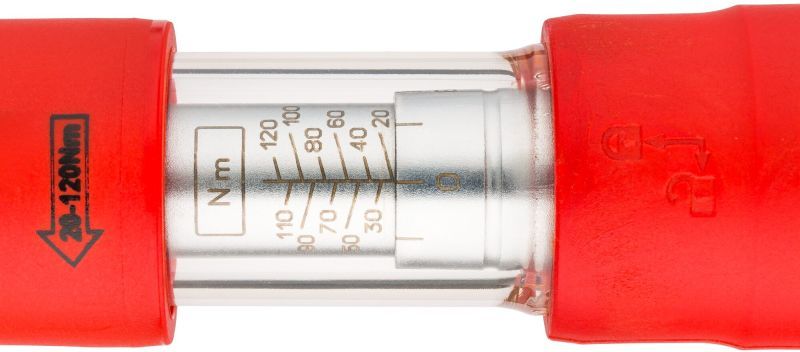

| Skalenteilung [Nm] | 0,5 |
| Auslösegenauigkeit ± [%] | 4 |
| min. Betätigungskraft [kg] | 2,1 |
| max. Betätigungskraft [kg] | 11 |
